GBT-MV系列高壓變頻器
- 詳細描述
- 原理及特性
- 型號定義及選型說明
- 技術參數

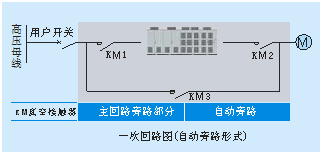

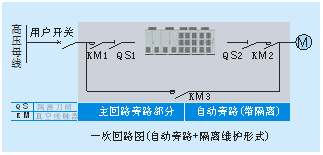

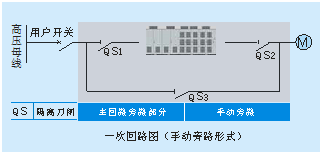

- 一次方案
一、 大禹電氣與美國艾默生公司建立了戰略技術合作關系,全面引進了艾默生公司的電力電子技術為一體而開發的注重環保的IGBT高壓變頻器技術,研發生產了大禹電氣GBT-MV系列高壓變頻器??刂葡到y(tǒng)采用先進的多核控制平臺(2×DSP+1×FPGA),高集成設計,功能強大,避免大量接插件。主控系統安裝在整體屏蔽的機箱內,提高了系統的抗干擾能力。整體系統采用多級電平SPWM控制,實現對高壓電動機的變頻調速驅動控制,切實發揮高壓電動機變速運轉的威力,為提高設備的控制水平,滿足工藝控制要求,降低電機電耗有著積極的作用。

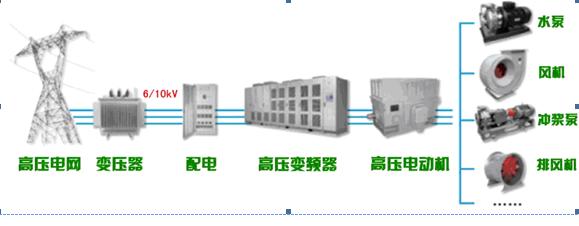

GBT-MV系列高壓變頻器屬電壓源型、高-高結構變頻器,采用單元串聯方式,利用移相疊加原理產生近乎完美的正弦波,直接輸出6KV/10KV電壓,不需要任何輸出升壓裝置,可以直接驅動高壓電機。

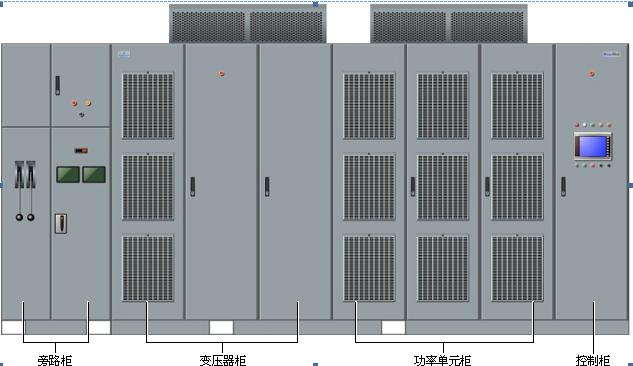

產品外型
-
高壓變頻器系統由移相變壓器、24(15)個單相H橋逆變器(三相輸入單相輸出的功率單元)及控制系統組成,通過把每個功率單元交流輸出串聯起來,實現10kV(6KV)中壓輸出 。
GBT-MV系列高壓變頻器采用多單元串聯結構,功率單元的輸入為移相變壓器形成的輸出繞組,前后兩級單元首尾相連,最終Y型聯結結構,疊加輸出6KV/10KV。,
產品特點
1、能夠適應惡劣的輸入電壓波動,可以在-45%~+15%輸入電壓范圍內工作。而一些廠家只能保證輸入電壓跌落 30~35%時正常工作。
2、控制電源三級熱冗余,其中一路控制電源來自高壓供電回路,一路控制電源,取自外部供電;相比控制電源采用兩路低壓回路加 UPS 供電的普通方案可靠性提高一個數量級,保證變頻器不間斷工作。即使在控制電源和高壓同時掉電時,后備電池(或超級電容)也使得變頻器不失控,系統更加安全,實現控制電源熱冗余。后備電池(或超級電容)比 UPS 的維護更加簡單容易。
3、獨特的散熱、防塵設計,功率單元過熱保護整定值高達 90℃,變頻器最高工作環境溫度可達 55℃。
4、主控系統采用三核控制架構(雙 DSP+FPGA),邏輯運算和算法運算分開,其運算速度更快,抗干擾能力更強,系統更可靠。
5、主控板采用 8 層 PCB 板設計, 比4層主控板抗擾性更優;一些廠家大都采用2 層板,甚至單層板。
6、產品設計滿足比 IEC 標準要求更為苛刻的指標,標準產品就能夠在海拔高度至 3000m 的高原環境輸出 10kV 額定電壓。
7、具備調試模式,在不連接高壓輸入情況下利用外部 380V 低壓電通過輸入移相變壓器的輔助繞組升至 10kV/6kV,進行主功率的空載調試,調試維護更簡單、安全。
8、具有“黑匣子”功能,能記錄故障發生前兩個周波的故障實時信息,并在故障發生時,凍結故障發生前兩個周波的的核心電氣數據;同時可以存儲 5000條以上的告警和故障記錄,方便維護和故障診斷。
9、I/O接口:開關量輸入多達50多種組合可選,輸出多達30多種信號可選;模擬量輸入輸出均為4路;模擬量輸出多達10多種信號可選,一些廠家大都采用I/O固化,輸入/輸出點不夠需用PLC擴展。
10,全面的抗干擾:通過光電隔離、PCB的合理布局、三防漆、軟件濾波、尖峰電壓抑制網絡、氣隙放電管、安規電容吸收網絡等措施。
-
選型表
GBT-MVG系列通用型
電壓等級(KV)
規格型號
額定容量(kVA)
適配電機功率(KW)
輸出電流(A)
重量
變頻器尺寸1(W×D×H,mm)
柜型
6
GBT-MVG0280-06/06C
280
220
27
3300
1800×1600×2550
圖1
GBT-MVG0350-06/06C
350
250
34
3500
GBT-MVG0400-06/06C
400
315
39
3500
GBT-MVG0500-06/06C
500
400
48
3500
GBT-MVG0630-06/06C
630
500
61
3500
1800×1800×2550
圖2
GBT-MVG0800-06/06C
800
630
77
4000
GBT-MVG0400-06/06B
400
315
39
3500
3200×1200×2702
圖3
GBT-MVG0500-06/06B
500
400
48
3600
GBT-MVG0630-06/06B
630
500
61
3800
GBT-MVG0800-06/06B
800
630
77
4200
GBT-MVG1000-06/06B
1000
800
96
4800
4575×1200×2730
圖4
GBT-MVG1250-06/06B
1250
1000
120
5200
GBT-MVG1600-06/06B
1600
1250
154
5600
GBT-MVG1800-06/06B
1800
1400
173
6700
5075×1500×2779
圖5
GBT-MVG2000-06/06B
2000
1600
193
7000
GBT-MVG2250-06/06B
2250
1800
217
7500
GBT-MVG2500-06/06B
2500
2000
241
7600
GBT-MVG2800-06/06B
2800
2250
270
8500
GBT-MVG3200-06/06B
3200
2500
308
8700
GBT-MVG3500-06/06B
3500
2800
337
---
----
----
GBT-MVG3800-06/06B
3800
3150
366
---
GBT-MVG4500-06/06B
4500
3550
433
---
GBT-MVG5000-06/06B
5000
4000
481
---
GBT-MVG5600-06/06B
5600
4500
539
---
GBT-MVG6250-06/06B
6250
5000
602
---
電壓等級(KV)
規格型號
額定容量(kVA)
適配電機功率(KW)
輸出電流(A)
重量
變頻器尺寸1(W×D×H,mm)
柜型
10
GBT-MVG0300-10/10C
300
220
18
3300
2200×1600×2550
圖6
GBT-MVG0350-10/10C
350
250
20
3300
GBT-MVG0400-10/10C
400
280
23
3300
GBT-MVG0450-10/10C
450
315
26
3500
GBT-MVG0550-10/10C
550
400
32
4300
GBT-MVG0650-10/10C
650
500
38
4600
GBT-MVG0800-10/10C
800
630
46
4900
GBT-MVG0550-10/10B
550
400
32
4500
4000×1200×2652
圖7
GBT-MVG0650-10/10B
650
500
38
4600
GBT-MVG0800-10/10B
800
630
46
4900
GBT-MVG1000-10/10B
1000
800
58
5200
GBT-MVG1250-10/10B
1250
1000
72
5400
GBT-MVG1350-10/10B
1350
1120
78
6000
GBT-MVG1600-10/10B
1600
1250
92
7000
6125×1400×2732
圖8
GBT-MVG1750-10/10B
1750
1400
101
7500
GBT-MVG2000-10/10B
2000
1600
116
7600
GBT-MVG2250-10/10B
2250
1800
130
7800
GBT-MVG2400-10/10B
2400
2000
139
8000
GBT-MVG2800-10/10B
2800
2240
162
9100
GBT-MVG3200-10/10B
3200
2500
185
9500
6575×1500×2779
圖9
GBT-MVG3500-10/10B
3500
2800
202
9600
GBT-MVG4000-10/10B
4000
3150
231
10500
GBT-MVG4500-10/10B
4500
3550
260
11000
GBT-MVG5000-10/10B
5000
4000
290
12000
GBT-MVG5250-10/10B
5250
4250
303
13000
GBT-MVG5500-10/10B
5500
4500
318
---
---
---
GBT-MVG6200-10/10B
6200
5000
358
---
GBT-MVG6800-10/10B
6800
5600
393
---
GBT-MVG7600-10/10B
7600
6300
439
---
GBT-MVG8600-10/10B
8600
7100
497
---
GBT-MVG10M5-10/10B
10500
8000
606
---
GBT-MV系列高性能型
電壓等級(KV)
規格型號
額定容量(kVA)
適配電機功率(KW)
輸出電流(A)
重量
變頻器尺寸1(W×D×H,mm)
柜型
6
GBT-MVF0280-06/06C
280
220
27
3300
1800×1600×2550
圖1
GBT-MVF0350-06/06C
350
250
34
3500
GBT-MVF0400-06/06C
400
315
39
3500
GBT-MVF0500-06/06C
500
400
48
3500
GBT-MVF0630-06/06C
630
500
61
3500
1800×1800×2550
圖2
GBT-MVF0800-06/06C
800
630
77
4000
GBT-MVF0400-06/06B
400
315
39
3500
3200×1200×2702
圖3
GBT-MVF0500-06/06B
500
400
48
3600
GBT-MVF0630-06/06B
630
500
61
3800
GBT-MVF0800-06/06B
800
630
77
4200
GBT-MVF1000-06/06B
1000
800
96
4800
4575×1200×2730
圖4
GBT-MVF1250-06/06B
1250
1000
120
5200
GBT-MVF1600-06/06B
1600
1250
154
5600
GBT-MVF1800-06/06B
1800
1400
173
6700
5075×1500×2779
圖5
GBT-MVF2000-06/06B
2000
1600
193
7000
GBT-MVF2250-06/06B
2250
1800
217
7500
GBT-MVF2500-06/06B
2500
2000
241
7600
GBT-MVF2800-06/06B
2800
2250
270
8500
GBT-MVF3200-06/06B
3200
2500
308
8700
GBT-MVF3500-06/06B
3500
2800
337
---
----
----
GBT-MVF3800-06/06B
3800
3150
366
---
GBT-MVF4500-06/06B
4500
3550
433
---
GBT-MVF5000-06/06B
5000
4000
481
---
GBT-MVF5600-06/06B
5600
4500
539
---
GBT-MVF6250-06/06B
6250
5000
602
---
電壓等級(KV)
規格型號
額定容量(kVA)
適配電機功率(KW)
輸出電流(A)
重量
變頻器尺寸1(W×D×H,mm)
柜型
10
GBT-MVF0300-10/10C
300
220
18
3300
2200×1600×2550
圖6
GBT-MVF0350-10/10C
350
250
20
3300
GBT-MVF0400-10/10C
400
280
23
3300
GBT-MVF0450-10/10C
450
315
26
3500
GBT-MVF0550-10/10C
550
400
32
4300
GBT-MVF0650-10/10C
650
500
38
4600
GBT-MVF0800-10/10C
800
630
46
4900
GBT-MVF0550-10/10B
550
400
32
4500
4000×1200×2652
圖7
GBT-MVF0650-10/10B
650
500
38
4600
GBT-MVF0800-10/10B
800
630
46
4900
GBT-MVF1000-10/10B
1000
800
58
5200
GBT-MVF1250-10/10B
1250
1000
72
5400
GBT-MVF1350-10/10B
1350
1120
78
6000
GBT-MVF1600-10/10B
1600
1250
92
7000
6125×1400×2732
圖8
GBT-MVF1750-10/10B
1750
1400
101
7500
GBT-MVF2000-10/10B
2000
1600
116
7600
GBT-MVF2250-10/10B
2250
1800
130
7800
GBT-MVF2400-10/10B
2400
2000
139
8000
GBT-MVF2800-10/10B
2800
2240
162
9100
GBT-MVF3200-10/10B
3200
2500
185
9500
6575×1500×2779
圖9
GBT-MVF3500-10/10B
3500
2800
202
9600
GBT-MVF4000-10/10B
4000
3150
231
10500
GBT-MVF4500-10/10B
4500
3550
260
11000
GBT-MVF5000-10/10B
5000
4000
290
12000
GBT-MVF5250-10/10B
5250
4250
303
13000
GBT-MVF5500-10/10B
5500
4500
318
---
---
---
GBT-MVF6200-10/10B
6200
5000
358
---
---
---
GBT-MVF6800-10/10B
6800
5600
393
---
---
---
GBT-MVF7600-10/10B
7600
6300
439
---
---
---
GBT-MVF8600-10/10B
8600
7100
497
---
---
---
GBT-MVF10M5-10/10B
10500
8000
606
---
---
---
1:表中所列的外形尺寸為標準尺寸,可能會和變頻器的實際外形尺寸不同。未標明外形尺寸機型以實物為準。
-
序號
項目
參數
備注
1
使用標準
GB12668.4-2006/IEC 61800-4:2002
2
型號
GBT-MV
3
供貨商及產地
大禹電氣科技股份有限公司
產地 孝感
4
安裝地點
室內
5
技術方案
多級模塊串聯,交-直-交,高-高方式
6
對電動機要求
普通三相異步電動機
7
變頻器輸入側有無熔斷器
有
8
額定輸入電壓/允許變化范圍
3kV/ ± 15 % , 6kV/ ± 15 % ,10kV/±15%
9
系統輸入電壓
3kV/6kV/10kV
10
系統輸出電壓
0~3kV,0~6kV,0~10kV
11
系統輸出電流
因功率及其現場工況不同而異
12
逆變側最高輸出電壓
3.3kV/6.3kV/11kV
13
額定容量
根據用戶要求而定
14
額定輸入頻率/允許變化范圍
50±10%Hz
15
對電網電壓波動的敏感性
不敏感
16
變頻器效率
≥98%
型號不同參數略有差別
17
諧波
<2%< p="">
18
可靠性指標(平均無故障工作時間)
30000h
19
輸入側功率因數
大于95%
型號不同參數略有差別
20
控制方式
V/F控制和矢量控制
21
控制電源
20A,380VAC
22
UPS型式、參數及容量
220VAC 1000VA 30min
23
整流形式及元件參數
3相不可控整流
24
逆變單元形式
H橋逆變
25
傳動象限
二象限
26
電隔離部分是否采用光纖電纜
采用光纖通信
型號:HFBR-EUS100
廠家:美國安捷倫
27
噪聲等級
£70dB
28
冷卻方式
強制風冷
29
冷卻系統故障對變頻器的影響
在允許范圍內,報警不跳機
30
過載能力
120%時60s,150%時5s,200%時立即保護
31
變壓器損耗
≤1.5%
型號不同參數略有差別
32
系統總損耗
≤2.0%
33
標準控制連接
硬接線
34
模擬量信號(輸入)規格及數量
4-20mA,2 路
根據用戶要求而定
35
模擬量信號(輸出)規格及數量
4-20mA,2 路
36
開關量信號(輸入)規格及數量
10(繼電器干式節點
37
開關量信號(輸出)規格及數量
14(繼電器干式節點
38
操作鍵盤
觸摸屏
39
界面語言
中文或英文
根據用戶要求而定
40
變頻裝置外形尺寸 (以一拖一 6KV/710KW<P≤1250KW為例)
長 5030mm × 深 1200mm × 高2200mm
41
變頻裝置重量(以一拖一6KV/710KW < P ≤ 1250KW 為例)
4000Kg左右
42
盤前維護或盤后維護
盤前維護(可靠墻)
43
是否需要輸出濾波器
不需要
44
是否提供輸出濾波器
不提供
45
售后服務的承諾
24小時內響應
-
